| 加工定制：是 | 品牌：玉林 | 型号：381LSC-65 |
| 驱动能源：电动执行器 | 产品用途：电力，冶金，石油，矿业，污水处理等 |

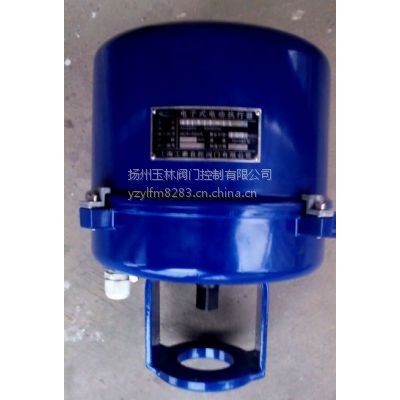

381LSC-65 电子式直行程电动执行器
结构特点
381LSC-65电子式直行程电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用***的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧***阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角行程调节阀门组成电动调节阀。
381LSC-65 电子式直行程电动执行器产品特点
执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2.执行器的关键部件─控制器，采用进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3.驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4.具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5.用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6.用状态选择开关可以设定（正、反动作）。
7.用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8.调整工作零点（始点）和行程（终点）简单易行。
9.当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护
主要技术参数
| 参数名称 | 3810系列 | 3410系列 | |
控制机构 | 输入信号 | 4～20mADC或1～5VDC | 220VAC开关信号 | |
开度信号 | 4～20mADC(负荷电阻500Ω以下) | 反馈4～20mADC或0～1.0KΩ | ||
死区 | 0.8～1.0%可调到0.4% |
| ||
零点调整 | 25% |
| ||
量程调整 | 20～*** |
| ||
基本误差、回差 | 1.0% |
| ||
控制限位、开关 | 开侧、闭侧 | 开侧、闭侧 | ||
开度检测 | 精密导电塑料电位器 | 精密导电塑料电位器 | ||
动力 | 电源 | AC220±10% 50Hz | AC220±10% 50Hz | |
驱动电机 | AC可逆单相齿轮减速电机 | AC可逆单相齿轮减速电机 | ||
耗电功率 | A型 | 50 VA | 50 VA | |
B型 | 150 VA | 150 VA | ||
C型 | 220 VA | 220 VA | ||
D型 | 350VA | 350VA | ||
附属机构 | 过载保护单元 | A、B型任选，C、D型*** |
| |
力矩开关 | 角行程可以安装（选择件） | 角行程可以安装（选择件） | ||
空间加热器 | 选择件，但防爆型不装 | 选择件，但防爆型不装 | ||
手动机构 | 便携式手动曲柄 | 便携式手动曲柄 | ||
安装条件 | 环境温度 | 普通型无加热器-10℃～＋60℃ | 普通型无加热器-10℃～＋60℃ | |
普通型有加热器-35℃～＋60℃ | 普通型有加热器-35℃～＋60℃ | |||
防爆型-10℃～＋60℃ | 防爆型-10℃～＋60℃ | |||
允许振动 | 1.5G以下 | 1.5G以下 | ||
相对湿度 | 普通型95%以下,防爆型45～85% | 普通型95%以下,防爆型45～85% | ||
环境气体 | 无腐蚀性气体 | 无腐蚀性气体 | ||
接线口 | 普通A、B、C型2-PF1/2 | 普通A、B、C型2-PF1/2 | ||
普通D型和防爆型2-PF3/4 | 普通D型和防爆型2-PF3/4 | |||
配线口 | 信号线屏蔽并与电源线隔离 |
| ||
保护等级 | IP65 | IP65 | ||
防爆等级 | EXd II BT4 | EXd II BT4 | ||
