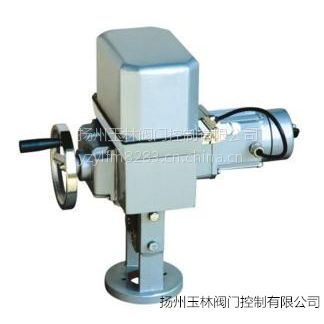

DKZ-310CX直行程电动执行器

用途

DKZ-310CX直行程电动执行机构可以与变送器，调节器等仪表配套使用，它以电源为动力，接受4~20mADC信号，将此转换成与输入信号相对应的直线位移，自动地操纵阀门等调节机构，完成自动调节任务，或者配用电动操作器实现远方手动控制。该仪表可广泛应用于发电厂、钢铁厂、化工、轻工等工业部门的调节系统中。该仪表适用于无腐蚀性气体、环境温度为-25℃～＋70℃，相对温度为≤95℃。

特点

●位置发送器采用齿轮式传动，确保限位可靠准确

●采用带角度指示的精密导电塑料电位器调试方便，易懂

●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠

●电机采用带过载保护的户外型伺服电机

DKZ-310CX型直行程电动执行机构采用“S型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的WF-S型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质系数等性能方面比原来产品有了很大提高，而且对环境条件的拓宽，更具有十分重要的意义。DKZ型直行程电动执行机构不仅可以和EVP2001型阀门定位器配套使用，而且还可以和新开发的ZXQ2003、2004型阀门定位器进行配套，使整个控制系统更稳定、可靠性能更好，功能更多。因此，用户可根据系统对DKZ型电动执行机构的要求，自动选择控制单元仪表，组合成一个控制单元系统。

该产品具有如下特点：

1.WF-S位置发送器采用具有1/250分辨能力的高可靠性的导电塑料电位器。

2.采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。

3.可以在规定的行程范围内设计带限位控制。

4.用电位器调整零点和行程简单易行。

5.调整反零位（20~4）mA DC,只需调换电位器①、③两点，稍加调整即可。

6.位置反馈所用电器原件经筛选，并且组装后经高低温试验。***执行机构

主要技术参数

1、输入信号 4~20（特殊要求订货时说明）

2、出轴推力 见表1

3、出轴行程 见表1

4、全行程时间见表1

5、输入电阻 250Ω

7、基本误差 ±2.5%

8、回差 ±1.5%

9、死区 ≤3%（可调）

10、电源电压 交流220V 50Hz

11、使用环境条件：

a、环境温度：伺服放大器0～50℃ 执行机构-25～70℃

b、相对湿度：伺服放大器10%～70% 执行机构≤95℃

结构说明：

1、开关型电动执行机构内有位置发送器，输出电流信号。

2、智能型电动执行机构内有智能模块，可输入4-20mA信号对阀门进行智能控制。根据用户需要，此模块下面有导轨也可安装在控制箱内，具体接线和性能参见模块说明书。

3、执行机构为现场就地安装式结构，在减速器箱体上装有交流伺服电机和导电塑料电位器。减速器上有手动部件，输出轴，机械限位块等

4、 执行器与减速器的联接和调整是通过杠杆和弹簧来实现的。当减速器输出轴上下运动时，杠杆一端依靠弹簧的拉力紧压在输出轴的端面上，因而定位器芯棒产生轴向位移，达到改变电位器阻值大小的目的，输出轴位移的行程和定位器阻值呈线性关系。利用杠杆支点的距离不同来改变行程的变化。机械限位块则按不同行程来进行设置。
